箔式绕线机
简介：
泊式绕线机又称泊式线圈绕制机，是绕制变压器的专用设备。箔材卷料通过开卷装置引料进入装置的胶辊，再经过压毛装置的滚轮，剪切装置的刀口，然后卷绕线模上。层间绝缘卷架装在泊绕机收卷光轴后方，通过切边辊及刀片裁切后卷绕在绕线模上。
主要特点：
本设备采用光电液压纠偏、手动/自动调整箔材位置，更加方便可靠。
放料头采用液压涨缩机构，操作方便省力。
箔材涨紧采用先进的张力矢量控制技术，具有张力定量控制正绕、停止、退绕均能保持所需涨力，确保线圈紧实。层间纸涨紧采用气胀轴，磁粉离合器等先进装置，换料、涨力调节方便快捷。
自动焊接机构、滚动剪切机构，采用滚珠丝杠、直线导轨传动，确保了设备的使用寿命和精度。本设备采用整体摆动机架，较好的解决了线圈匝数少、纠偏滞后的问题。
本设备是总结了国内外众多同类产品的基础上，结合实际生产需要的高科技产品，整机采用先进的PLC控制，自动化水平高，操作简单可靠，代表了国内泊绕机的较高生产水平。

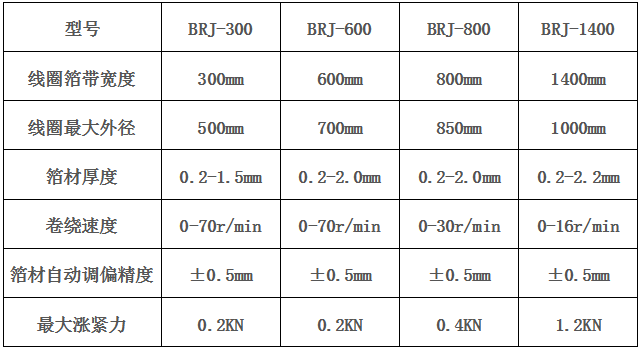

技术参数：
